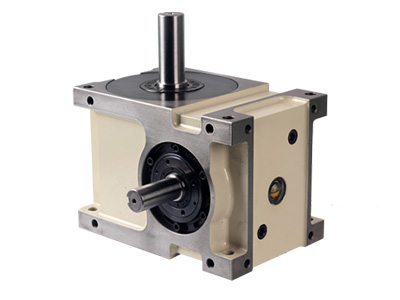

數控轉臺是機床的一個重要附件，它的應用為機床提供了旋轉坐標，可通過第四、五軸驅動轉臺完成等、等或連續的旋轉加工，使用戶加工復雜曲面成為可能，擴大了機床的加工范圍。近幾年來，隨著國產數控機床向高速、高效、高精、靈活、環保方向發展，用戶對數控轉臺的要求也越來越迫切。格圖精密小編來介紹數控轉臺的主要結構形式和發展趨勢，并對其進行分析。
國產數控轉臺市場主要被大陸及臺灣地區的廠商占領，少數高端產品被日本、德國、美國等公司占領，國產產品以中低檔為主。
我國數控轉臺產品在選材、制造工藝、裝配工藝等方面與國外相比還有較大差距，主要表現在轉臺的速度、精度和可靠性方面。國產產品在價格和維護上有優勢。
轉臺數控系統的主要結構形式及特點。
目前市場上數控轉臺品種繁多，所采用的結構形式也多種多樣。按核心部件劃分，主要有以下結構類型，表中對其特征進行了概括。
蝸輪副傳動的可任意分度的數控轉臺。螺桿副傳動是數控轉臺的主要結構形式，在市場上得到了廣泛的應用。轉臺的質量取決于蝸桿的配合精度、耐用度及可調性能。該轉臺具有可任意分割、使用范圍廣、結構簡單等優點。其缺點是對蝸輪副的制造水平要求高，精度、載重性能、保持力性能一般。
二、端齒圓盤分度定位的等分?jǐn)?shù)控轉臺。該轉臺由伺服電機或液壓馬達驅動，蝸輪蝸桿或齒輪傳動，液壓或氣動鎖緊，端齒盤定位精確，分度精度可達1°，分度分度精度±2″，重復定位精度±1°。其優點是：定位剛度好，承載力大，重復定位精度高，精度保持好。
不足之處：對端齒盤加工精度要求很高，無法進行任意角度分度，只能根據端齒盤的齒數進行等角度分度。數控轉臺的關鍵部件是端齒盤，其分度精度直接影響著轉臺的加工精度，而數控轉臺的加工精度又決定著加工精度。格圖精密小編認為國產已具備精加工能力，與國外產品在精度上差距不大。但國內在傳動系統精度及電氣控制方面仍需提高水平，以進一步保證轉臺的可靠性。
