格圖精密小編將從原理及發展趨勢兩個方面對數控轉臺的相關知識進行講述：

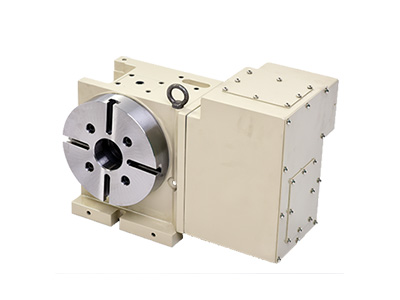

數控轉臺的原理?

數控機床的圓周進給由轉臺完成，稱為數控機床的第四軸：轉臺可以與X、Y、Z三個坐標軸聯動，從而加工出各種球、圓弧曲線等。轉臺可以實現精確的自動分度，擴大了數控機床加工范圍。

數控轉臺主要用于數控鏜床和銑床，其外形和通用工作臺幾乎一樣，但它的驅動是伺服系統的驅動方式。它可以與其他伺服進給軸聯動。?????

比如說有種自動換刀數控鏜床的轉臺。它的進給、分度轉位和定位鎖緊都是由給定的指令進行控制的。工作臺的運動是由伺服電動機，經齒輪減速后由蝸桿-蝸輪帶動。

為了消除蝸桿副的傳動間隙，采用了雙螺距漸厚蝸桿，通過移動蝸桿的軸向位置來調整間隙。這種蝸桿的左右兩側面具有不同的螺距，因此蝸桿齒厚從頭到尾逐漸增厚。但由于同一側的螺距是相同的，所以仍然可以保持正常的嚙合。?

轉臺的導軌面由大型滾動軸承支承，并由圓錐滾柱軸承11及雙列向心圓柱滾子軸承10保持準確的回轉中心。數控轉臺的定位精度主要取決于蝸桿副的傳動精度，因而必須采用高精度蝸桿副。

在半閉環控制系統中，可以在實際測量工作臺靜態定位誤差之后，確定需要補償角度的位置和補償?shù)闹?，記憶在補償回路中，由數控裝置進行誤差補償。在全閉環控制系統中，由高精度的圓光柵10發出工作臺精確到位信號，反饋給數控裝置進行控制。?

轉臺設有零點，當它作回零運動時，先用擋鐵壓下限位開關，使工作臺降速，然后由圓光柵或編碼器發出零位信號，使工作臺準確地停在零位。數控轉臺可以作任意角度的回轉和分度，也可以作連續回轉進給運動。

目前數控轉臺已廣泛應用于數控機床和加工中心上，它的總的發展趨勢是：?????

1．在規格上將向兩頭延伸，即開發小型和大型轉臺；?????

2．在性能上將研制以鋼為材料的蝸輪，大幅度提高工作臺轉速和轉臺的承載能力；?????

3．在形式上繼續研制兩軸聯動和多軸并聯回轉的數控轉臺。?
