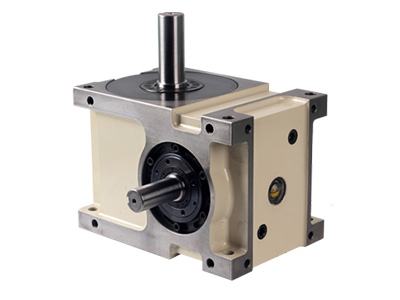

格圖精密小編了解到，可通過數控轉臺實現數控加工中心的圓周進給及分度，即數控機床的第四軸。

數控轉臺可在定位面以外的平面上進行切削加工，或與X,Y,Z坐標軸進行聯動，可加工出各種球面，圓弧曲線等。NC轉臺能實現精確自動分度，擴大了NC機床的加工范圍。

根據回轉軸的軸名劃分：數控轉臺回轉軸根據機床空間軸命名為A、B、C平行于X軸被稱為A軸，而平行于Y軸被稱為B軸，如此類推，將回轉軸命名為回轉軸，也是為了編程時明確定義回轉軸，在參數中設定。

依分度精確度分：5度；1/1000度。

數控轉臺的工作原理和運動過程：

NC轉臺的進給、分度、定位鎖均由給定的指令來控制。平臺運動由伺服電機驅動，齒輪減速后，帶動蝸桿副使轉臺轉動。

經常采用這種方法來消除蝸桿副的傳動間隙。

一、雙螺距漸厚蝸桿，通過活動蝸桿軸向位置來調整間隙。由于左右兩側的蝸桿螺距不同，所以蝸桿齒厚從頭到尾都是逐漸增大的。但是因?yàn)橥粋?cè)的螺距相同，所以仍然可以保持癥常嚙合；

蝸桿偏心軸套調節中心矩以達到消除蝸桿副間隙的目的。

在靜止的情況下，工作臺必須處于鎖定狀態。因此，數控轉臺鎖定機構有兩種形式：

首先，鼠齒盤式分度臺與四個液壓缸在鼠齒盤下相連，液壓缸帶動上下齒輪面嚙合以達到定位夾緊的目的。這種結構的蝸桿副間隙調整不能太小，在相應的調度范圍內即可。

據格圖精密小編的了解，數控轉臺的導軌面由大型滾動軸承支撐，并由圓錐滾柱軸承12和雙列向心圓柱滾子軸承維持著精確的旋轉中心，在旋轉軸上安裝蝸輪蝸桿以實現旋轉分度，分度工作臺只能完成分度運動，不能實現圓周進給。分度臺的分度僅限于特定規定的角度。
