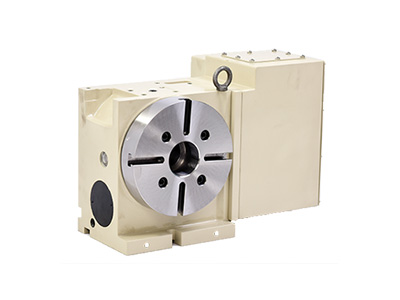

據格圖精密小編了解，數控轉臺一般由原動機、傳動裝置和工作臺組成，傳動裝置在原動機和工作臺之間傳遞運動和動力，并可實現分度運動。

合理的傳動方案主要滿足以下要求：

（1）機械的功能要求：應滿足工作臺的功率、轉速和運動形式的要求。????????

（2）工作條件的要求：例如工作環境、場地、工作制度等。????????

（3）工作性能要求：保證工作可靠、傳動效率高等。????????

（4）結構工藝性要求；如結構簡單、尺寸緊湊、使用維護便利、工藝性和經濟合理等。

傳動方案及其分析

數控轉臺傳動方案為：伺服電機——齒輪傳動——蝸桿傳動——工作。該傳動方案分析如下：

齒輪傳動承受載能力較高?，傳遞運動準確、平穩，傳遞?功率和圓周速度范圍很大，傳動效率高，結構緊湊。?

蝸桿傳動有以下特點：

1．傳動比大在分度機構中可達1000以上。與其他傳動形式相比，傳動比相同時，機構尺寸小，因而結構緊湊。

2．傳動平穩?蝸桿齒是連續的螺旋齒，與蝸輪的嚙合是連續的，因此，傳動平穩，噪聲低。?

3．可以自鎖?當蝸桿的導程角小于齒輪間的當量摩擦角時，若蝸桿為主動件，機構將自鎖。這種蝸桿傳動常用于起重裝置中。?

4．效率低、制造成本較高??蝸桿傳動是，齒面上具有較大的滑動速度，摩擦磨損大，故效率約為0.7-0.8，具有自鎖的蝸桿傳動效率僅為0.4左右。為了提高減摩擦性和耐磨性，蝸輪通常采用價格較貴的有色金屬制造。

由以上分析可得：將齒輪傳動放在傳動系統的高速級，蝸桿傳動放在傳動系統的低速級，傳動方案較合理。

同時，對于數控轉臺，結構簡單，它有兩種型式：開環轉臺、閉環轉臺。

兩種型式各有特點：

開環轉臺

開環轉臺和開環直線進給機構一樣，都可以用點液脈沖馬達、功率步進電機來驅動。

閉環轉臺

閉環轉臺和開環轉臺大致相同，格圖精密小編認為其區別在于：閉環轉臺有轉動角度的測量元件（圓光柵）。所測量的結果經反饋與指令值進行比較，按閉環原理進行工作，使轉臺分度定位精度更高。
